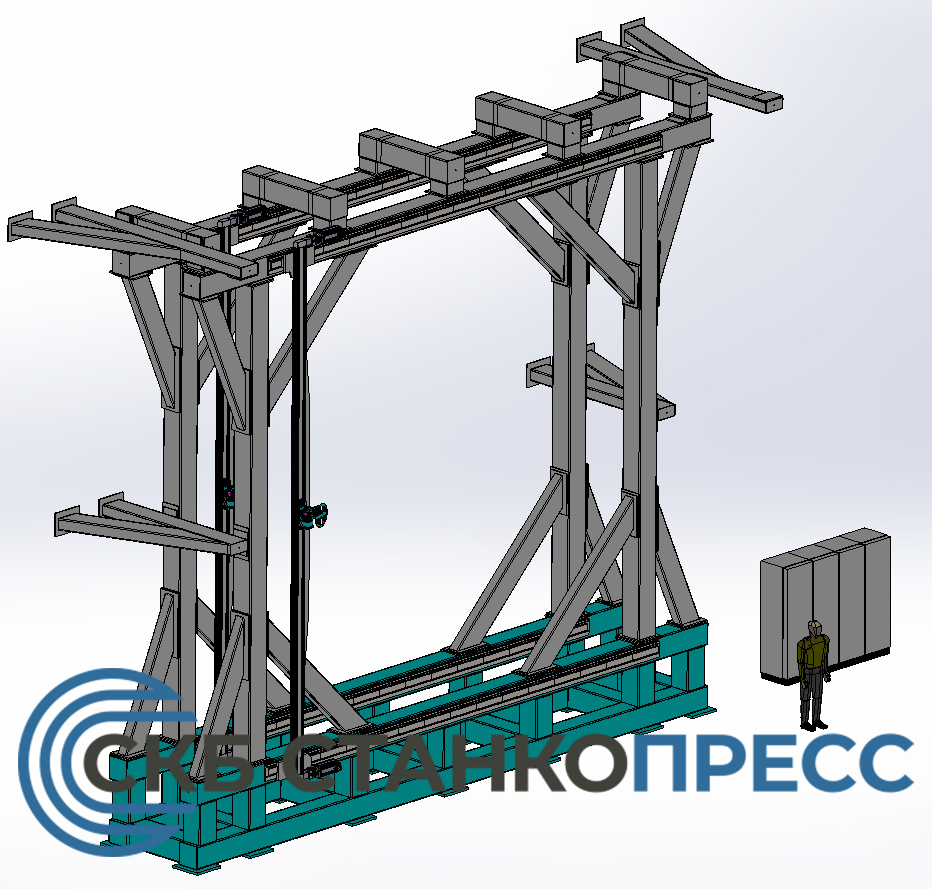

Планшетный стенд ИСЦ

СКБ «СтанкоПресс» проектирует и изготавливает стенды полунатурных испытаний для проведения динамических испытаний дополнительно установленного оборудования Заказчика при различных ускорениях и скоростях перемещения по двум линейным координатам. Траектория перемещения — произвольная.

Стенд имеет два планшета вертикальной компоновки. Каждый планшетный стенд имеет две целевые каретки, которые перемещаются линейно в горизонтальной и вертикальной плоскостях не зависимо друг от друга.

Каждая каретка имеет двухкоординатную головку углового позиционирования. Данные подвижные головки углового позиционирования имеют платформы для установки специального оборудования Заказчика. Таким образом каждая подвижная головка стенда имеет две линейные и две угловые координаты.

Стенд оснащается системой управления, которая обеспечивает управление перемещениями подвижных узлов согласно задаваемой в реальном времени траектории движения, контроль и отображение текущего состояния/положения узлов, выполнение защитных функций во внештатных ситуациях, выполнение программ самодиагностики и тестирования стенда, контроль, отображение, представление (в виде графиков, таблиц и иных форм) и архивирование результатов и параметров испытаний.

Как правило, данное оборудование используется совместно с другими испытательными системами Заказчика. Возможна коммуникация и интеграция системы управления стендом в общую структуру сигналообмена испытательных комплексов Заказчика.
